Hledáte český manuál k nabíječce autobaterií HB-1206S, ztratili jste původní návod k obsluze nebo potřebujete poradit, co znamenají jednotlivé LED kontrolky a chybová hlášení? V tomto přehledném a podrobném průvodci naleznete kompletní technické parametry, schéma správného zapojení, podrobný návod k obsluze i řešení nejčastějších problémů při nabíjení 12V autobaterií.
Obsah
Rychlý přehled parametrů nabíječky HB-1206S
- Vstupní napětí: 220–240 V AC / 50 Hz
- Výstupní nabíjecí napětí: 12 V DC (efektivní nabíjecí napětí 14,4 V ± 0,2 V)
- Maximální nabíjecí proud: 6 A (efektivní) / 4,2 A (jmenovitý RMS)
- Doporučená kapacita akumulátorů: 20 Ah až 80 Ah (olověné baterie WET, MF, VRLA)
- Vestavěné ochrany: Ochrana proti přepólování, přetížení a tepelná pojistka proti přehřátí transformátoru
Technický popis a konstrukce nabíječky HB-1206S
Model HB-1206S patří mezi léty prověřené, robustní a spolehlivé usměrňovací nabíječky určené pro domácí nabíjení 12V olověných startovacích akumulátorů osobních i lehkých užitkových automobilů, motocyklů a zahradní techniky. Tělo přístroje je vyrobeno z odolného termoplastu se申ventilačními otvory pro optimální pasivní odvod tepla z transformátoru.
Na čelním panelu přístroje se nachází:
- LED indikátor napájení (Power / Síť): Červená kontrolka signalizující správné připojení do elektrické sítě 230 V.
- LED indikátor nabíjení (Charging / Nabíjí se): Žlutá/oranžová kontrolka indikující průchod nabíjecího proudu do akumulátoru.
- LED indikátor plného nabití (Full / Nabito): Zelená kontrolka signalizující, že napětí na svorkách akumulátoru dosáhlo hodnoty plného nabití (cca 14,4 V) a proces je dokončen.
- LED indikátor poruchy / polarity (Fault / Polarita): Výstražná kontrolka značící nesprávné připojení svorek (obrácená polarita) nebo zkrat.
1. Příprava akumulátoru před nabíjením
Před připojením nabíječky zkontrolujte stav akumulátoru:
- U údržbových baterií se zátkami odšroubujte víčka článků a zkontrolujte hladinu elektrolytu. V případě potřeby doplňte výhradně destilovanou vodu tak, aby byly desky ponořeny cca 10–15 mm pod hladinou.
- U bezúdržbových baterií (Ca/Ca, MF) zkontrolujte stav optického hustoměru (magického oka).
- Očistěte pólové vývody od oxidace a nečistot pomocí drátěného kartáče.

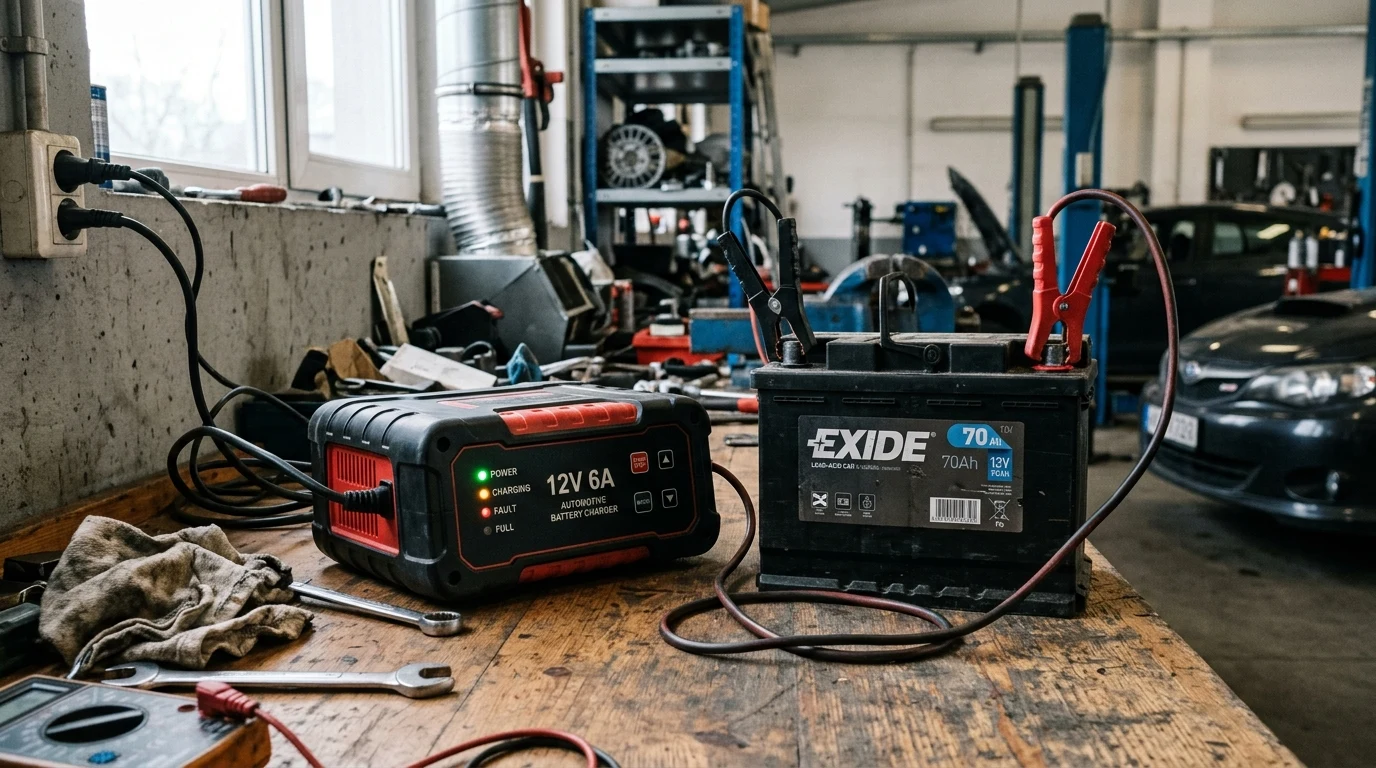

2. Správný postup připojení svorek
Pro zajištění maximální bezpečnosti a vyloučení jiskření vždy dodržujte následující pořadí:
- Ujistěte se, že nabíječka není zapojena do zásuvky 230 V.
- Připojte červenou kladnou svorku (+) k plusovému pólu akumulátoru (+).
- Připojte černou zápornou svorku (-) k minusovému pólu akumulátoru (-), případně na kostru vozu, pokud nabíjíte baterii nainstalovanou ve vozidle.
- Teprve po správném upevnění obou svorek zasuňte síťovou vidlici nabíječky do elektrické zásuvky 230 V.
- Rozsvítí se kontrolka napájení a následně kontrolka probíhajícího nabíjení.
3. Ukončení nabíjení a odpojení
- Jakmile se rozsvítí zelená kontrolka (Full), akumulátor je plně nabitý.
- Nejprve vytáhněte síťovou vidlici ze zásuvky 230 V.
- Následně odpojte černou zápornou svorku (-).
- Jako poslední odpojte červenou kladnou svorku (+).
Doba nabíjení: Jak dlouho nechat HB-1206S připojenou?
Doba potřebná k plnému nabití závisí na kapacitě baterie v ampérhodinách (Ah) a hloubce jejího vybití. Orientační doby nabíjení s nabíječkou HB-1206S (střední proud cca 4 A):
| Kapacita akumulátoru | Stav vybití (50 %) | Hluboké vybití (80 %) | Doporučený postup |
|---|---|---|---|
| 35–44 Ah (malá auta) | 4 až 5 hodin | 7 až 9 hodin | Po rozsvícení zelené LED odpojit |
| 55–62 Ah (střední třída) | 6 až 8 hodin | 11 až 13 hodin | Standardní nabíjecí cyklus |
| 70–77 Ah (diesely / SUV) | 9 až 11 hodin | 15 až 18 hodin | Ideální nabíjení přes noc |
Řešení nejčastějších problémů a chybových stavů
Problém 1: Nabíječka po zapojení vůbec nereaguje (nesvítí žádná LED)
Příčina a řešení: Zkontrolujte přívod 230 V v zásuvce. Pokud je zásuvka pod proudem, mohla zareagovat vnitřní tavná pojistka nebo tepelná ochrana transformátoru. Nechte přístroj 30 minut vychladnout. Pokud ani poté nereaguje, je nutná výměna pojistky autorizovaným servisem.
Problém 2: Baterie se ani po 24 hodinách nenabila a kontrolka FULL nesvítí
Příčina a řešení: Akumulátor má pravděpodobně vnitřní zkrat na jednom ze 6 článků nebo pokročilou sulfataci desek. Změřte napětí na svorkách multimetrem – pokud nepřesáhne 10,5–11,0 V, akumulátor je nevratně poškozen a je nutná jeho ekologická recyklace a nákup nového kusu.
Problém 3: Svítí červená kontrolka polarity / poruchy
Příčina a řešení: Okamžitě odpojte nabíječku ze sítě 230 V a překontrolujte správné zapojení svorek: červená na plus (+), černá na minus (-).
Bezpečnostní upozornění pro domácí použití
- Při nabíjení olověných akumulátorů se uvolňuje hořlavý plynný vodík. Nabíjejte výhradně v dobře větraných prostorách mimo dosah otevřeného ohně a jisker.
- Při manipulaci s autobaterií používejte ochranné brýle a rukavice.
- Chraňte přístroj před deštěm, vlhkostí a přímým kontaktem s vodou.
Často kladené otázky (FAQ)
1. Je nabíječka HB-1206S vhodná pro gelové (GEL) a AGM baterie?
Nabíječka HB-1206S je primárně určena pro klasické zaplavené olověné akumulátory (WET a Ca/Ca). Pro moderní AGM a GEL baterie doporučujeme používat mikroprocesorové nabíječky s přesně řízenou absorpční křivkou, aby nedošlo k vysušení gelu či separátoru.
2. Mohu nabíječku HB-1206S nechat připojenou neomezeně dlouho?
Ne. Jedná se o poloautomatický model, který po plném nabití sice sníží proud, ale nepřejde do plně vypnutého pulzního udržovacího režimu. Po rozsvícení zelené LED kontrolky Full doporučujeme nabíječku do 2–4 hodin odpojit.
3. Co dělat, když se nabíječka při provozu zahřívá?
Mírné zahřátí těla přístroje (cca 40–50 °C) během fáze maximálního proudu je u transformátorové konstrukce zcela normální. Dbejte pouze na to, aby nebyly zakryty ventilační otvory.
4. Jaký je rozdíl mezi modely HB-1206S a HB-1204S?
Model HB-1206S poskytuje maximální nabíjecí proud 6 A a je vhodný pro baterie do 80 Ah. Model HB-1204S má maximální proud 4 A a je určen pro menší akumulátory do cca 55 Ah.
5. Lze touto nabíječkou nastartovat auto s vybitou baterií?
Ne. Nabíječka HB-1206S nemá funkci startovacího boosteru. Pokus o startování motoru s připojenou nabíječkou může způsobit spálení jejího usměrňovacího můstku. Před startováním nechte baterii nejprve alespoň 30–60 minut dobít a poté nabíječku odpojte.
