Instalace spínače zapalování ERA 440123: Návod, schéma zapojení a postup krok za krokem
Produced with AI. This article was artificially generated. Editorial responsibility: Akumulátorovna.cz.

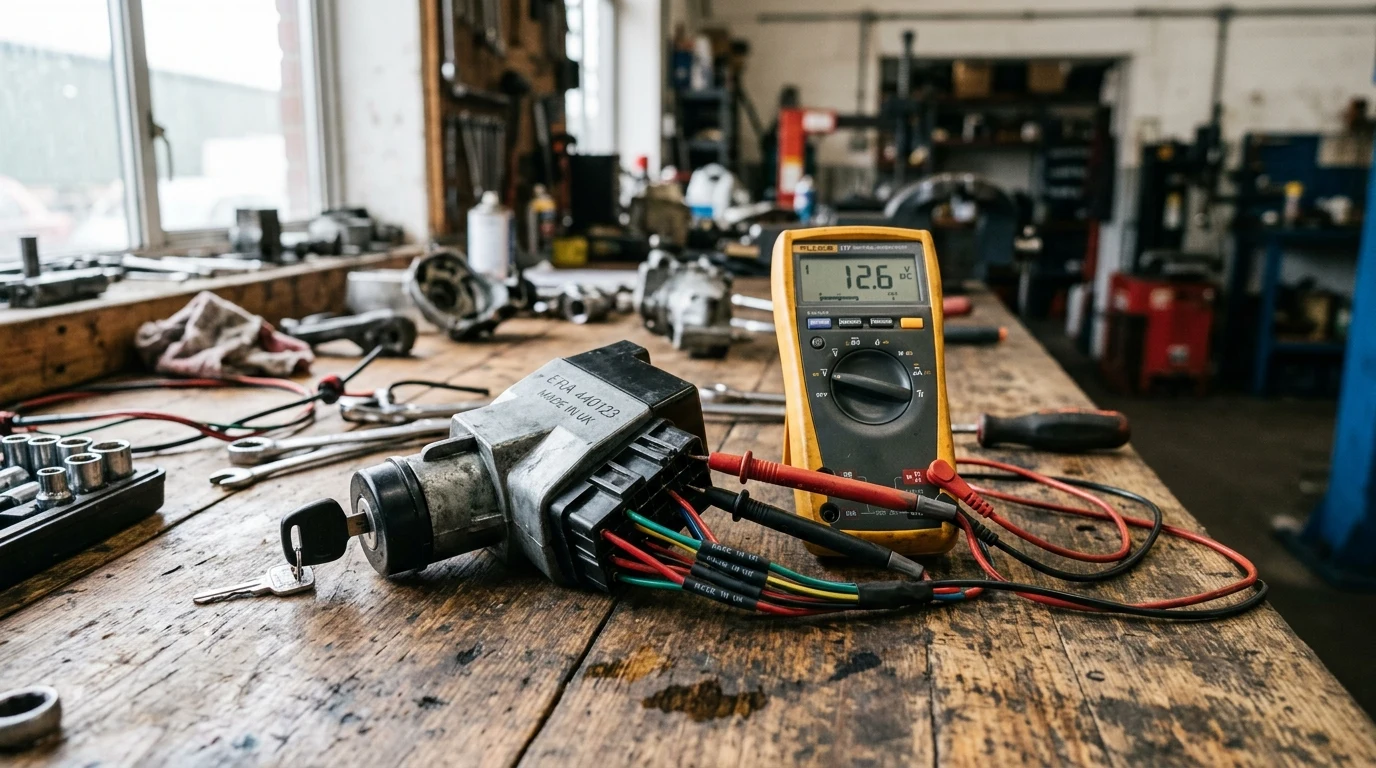

Máte problém so spínacou skrinkou, auto po otočení kľúča neštartuje, kontrolky sa rozsvietia až po poklepaní po volante, alebo náhodne vypadáva prístrojová doska počas jazdy? Častou príčinou býva opotrebovaný elektrický spínač zapaľovania (tzv. orech spínacej skrinky). V tomto podrobnom návode sa zameriame na inštaláciu spínača zapaľovania ERA 440123, vrátane schémy zapojenia pinov, potrebného náradia a detailného postupu výmeny krok za krokom.
Obsah
Kľúčové informácie o spínači ERA 440123
- Diel: Elektrická spínacia časť zapaľovania (spínač kontaktov spínacej skrinky)
- Výrobca a kvalita: ERA (Elettro Rappresentanze Autoricambi, Taliansko) – certifikovaná kvalita prvovýroby (OE matching quality)
- Katalógové číslo: ERA 440123 (nahrádza OE čísla 4B0905849, 8D0905849, 4A0905849)
- Kompatibilita: Široké spektrum vozidiel koncernu VAG (Škoda Octavia I, Fabia I, Superb I; VW Golf IV, Passat B5/B5.5, Bora, Polo, Sharan; Seat Leon 1M, Toledo 1M; Audi A3 8L, A4 B5, A6 C5)
- Konektor: 8-pinový štandardný viacpólový konektor s postriebrenými kontaktmi
Typické príznaky poruchy spínača zapaľovania
Pred samotnou demontážou a výmenou je vhodné vykonať diagnostiku príznakov. Medzi najčastejšie prejavy opotrebovania vnútorných vačiek a opálenia kontaktov spínača ERA 440123 patria:
- Štartér po otočení kľúčika do polohy III vôbec nereaguje: Batéria je plne nabitá, no spínací kontakt svorky 50 neprenesie napätie na cievku štartéra.
- Náhodné zhasnutie motora na nerovnostiach: Vplyvom vibrácií na chvíľu vypadne kontakt svorky 15 (zapaľovanie), čo riadiaca jednotka motora vyhodnotí ako vypnutie kľúčika.
- Nefungujúce stierače, ventilátor a stretávacie svetlá: Po naštartovaní zostane rozpojený odľahčovací kontakt príslušenstva X (svorka 75).
- Kľúčik sa po naštartovaní sám nevráti z polohy III do polohy II: Prasknutá vratná pružina vo vnútri plastového tela spínača.
- Vyhrievanie kľúča a zápach spáleného plastu: Prechodový odpor na opálených kontaktoch generuje vysoké teplo.
Schéma zapojenia a význam jednotlivých pinov spínača ERA 440123
Pre elektroinštalačné merania multimetrom uvádzame zapojenie jednotlivých svoriek podľa normy DIN 72552:
| Označenie svorky | Farba vodiča (VAG typicky) | Funkcia v elektrickom obvode | Stav pri otočení kľúčika |
|---|---|---|---|
| Svorka 30 | Červená (hrubý vodič) | Trvalé napájanie +12 V priamo z autobatérie | Pod napätím neustále |
| Svorka 15 | Čierno-žltá / Čierna | Spínané napájanie zapaľovania a riadiacich jednotiek | Zopnuté v polohe II a III |
| Svorka 50 | Červeno-čierna | Ovládanie cievky štartéra (spínací prúd) | Zopnuté výhradne v polohe III (štart) |
| Svorka 75 (X) | Čierno-červená | Odľahčovacie relé veľkých spotrebičov (svetlá, ventilátor) | Zopnuté v polohe II, rozpojené pri štartovaní (III) |
| Svorka 86s / S-kontakt | Hnedo-červená | Logický kontakt zasunutého kľúča (napájanie autorádia) | Zopnuté po zasunutí kľúča až do jeho vytiahnutia |
Potrebné náradie a bezpečnostné zásady
- Krížový skrutkovač PH1 a PH2
- Sada kľúčov Torx (T20, T25)
- Tenký hodinársky plochý skrutkovač alebo ihla na odistenie západiek
- Kľúč č. 10 na odpojenie akumulátora
- Náhradný diel: ERA 440123
Krok 1: Demontáž plastového obloženia stĺpika riadenia
Nastavte volant do najnižšej a najviac vysunutej polohy. Zo spodnej strany krytu stĺpika riadenia vyskrutkujte upevňovacie skrutky (zvyčajne 2 skrutky Torx a 1 krížová skrutka pri páčke nastavenia). Opatrne oddeľte horný a spodný plastový diel a vytiahnite ich von.
Krok 2: Sprístupnenie a demontáž starého spínača
Elektrický spínač zapaľovania sa nachádza na opačnej strane hliníkového odliatku zámku riadenia než samotná vložka kľúča.
- Stlačte bočné poistky hlavného 8-pinového konektora a vytiahnite ho zo spínača.
- Spínač býva v hliníkovom puzdre zaistený dvoma malými červenými poistnými skrutkami (červíkmi zaliatymi lakom) alebo plastovými západkami.
- Jemným skrutkovačom uvoľnite zaistenie a spínač vytiahnite smerom dozadu von z puzdra.
Krok 3: Montáž nového spínača ERA 440123
- Porovnajte orientáciu unášacej drážky nového spínača ERA 440123 s polohou hriadeľa mechanického zámku.
- Nasaďte nový spínač a zatlačte ho do puzdra, kým poistky pevne nezacvaknú.
- Pripojte späť elektrický 8-pinový konektor.
Krok 4: Testovanie funkcií pred finálnou montážou
- Pripojte zápornú svorku (-) akumulátora.
- Otestujte všetky polohy kľúča: poloha I (rádio), poloha II (kontrolky a zapaľovanie), poloha III (štart motora).
- Uistite sa, že po pustení kľúča z polohy štartu sa kľúč plynule vráti do polohy II a rozsvietia sa svetlá a ventilátor.
- Namontujte späť plastové kryty stĺpika riadenia.
Často kladené otázky (FAQ)
1. Je potrebné po výmene spínača ERA 440123 kódovať kľúče alebo imobilizér?
Nie. Spínač ERA 440123 je iba mechanicko-elektrický prepínač. Snímací krúžok imobilizéra a kľúče s transpondérom zostávajú pôvodné, takže žiadne programovanie diagnostikou nie je potrebné.
2. Ako dlho trvá výmena spínača v domácich podmienkach?
Výmena trvá priemerne 25 až 40 minút.
3. Prečo zvoliť spínač ERA 440123 namiesto najlacnejších náhrad?
Spínače ERA sú vyrábané podľa OE špecifikácií s postriebrenými kontaktmi s vysokou odolnosťou voči opalovaniu pri štartovacích prúdoch, čo zaručuje dlhoročnú bezporuchovú prevádzku.
